南京首山佛顶宫项目
文章附图

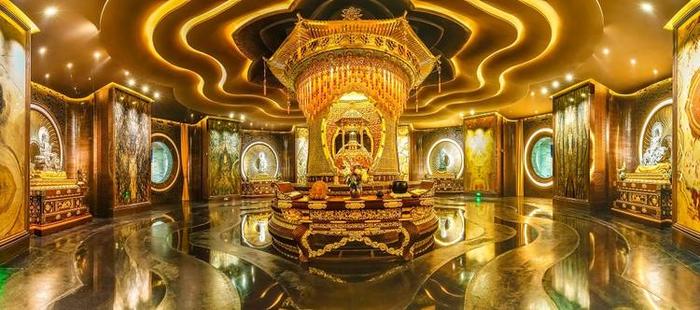

  南京首山佛顶宫项目位于南京市江宁区牛首山顶西峰与东峰之间,总建筑面积约20000牛平方米 。中心区域禅境大观椭圆球壳式小穹顶设计师选用了镂空雕花氟碳喷涂铝板吊顶,椭圆球长轴长110.717米,短轴长60.741米,上、下两层,异型铝单板吊顶施工面积约1.3万㎡。


  异型铝单板穹顶的组成主要分为四层体系,由下至上分别为:1)4.5mm厚铝板U槽2)4.5mm厚镂空三角铝板3)A级防火透光膜 4)LED灯箱5)4.5mm厚异形镂空眼部铝板 6)4.5mm厚单曲异性镂空中心筒铝板及背板。主要铝板穹顶构成如下:

  (1)4.5mm厚折弯铝板U槽主要由1158根截面宽度分别为450mm、300mm的铝板折弯而成(共计约2844.14m2),及1686根φ8定制不锈钢吊杆(共计约3259.44m)组合而成。由于每根U槽及吊杆长度均不一致,需要进行了大量的三维模型制作模拟板块及计算杆件长度。

  (2)4.5mm厚镂空三角铝板主要由2500块大小不一、镂空花样不一致的三角形铝板(共计约:5522.14m2),以及1474根φ20定制不锈钢法向拉杆(共计约4818m)、1600根φ8定制不锈钢斜拉索(共计约9189m)、1335个定制不锈钢万向接头圆盘等组装而成。由于每块三角板及吊杆长度均不一致,需要进行了大量的三维模型制作模拟板块及计算杆件长度。

  (3)4.5mm厚异形镂空眼部铝板主要由360块大小不一、镂空花样不一致的异形铝板(共计约:979.19m2)以及330根φ20定制不锈钢法向拉杆(共计约710.75m)、180个定制不锈钢万向接头圆盘等组装而成。由于每块异形板及吊杆长度均不一致,需要进行了大量的三维模型制作模拟板块及计算杆件长度。

  设计要求三角镂空铝板密缝对接,铝槽拼接弧度平顺。进过反复的三维空间的模拟,各种安装方案的碰撞,最终选定用拉杆、拉索吊装的安装方案。为实现设计效果,保证施工质量,从深化施工图的制作、测量放线、板块的生产加工、现场安装等重点环节,每个环节全过程均需严格控制。
