简述铝合金穿孔吸音板的生产流程

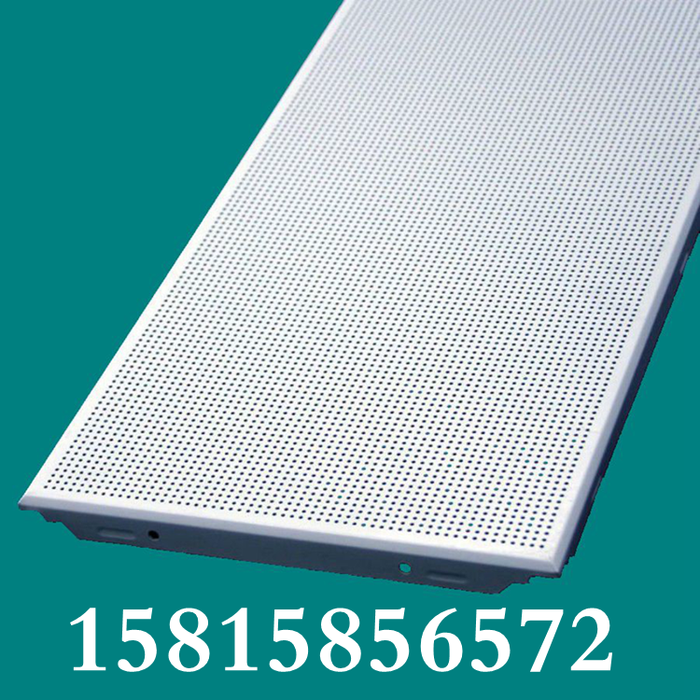

   铝合金穿孔吸音板吸声结构是由各种穿孔的薄板与其背后的空气层组成的,吸声特性取决与板厚、孔径、孔距 、空气层厚度及底层材料。铝合金穿孔吸音板的每个小孔及其对应的背后空气层形成一排排的空腔共振器,当入射声波频率和这个系统固有频率相同时,在孔颈空气就会因共振而剧烈振动产生摩擦而损失声能。




   铝合金穿孔吸音板生产流程:材料分切、整平、冲孔、切角、成型、打边、贴布、晒干、检查、装箱。

   1.材料分切:购进的材料一般是卷材,宽度有1240-1300mm不等,总量为3吨左右。要把卷材先纵向开条,然后横向切片,加工成穿孔铝板的胚料。

   2.整平:从卷材开出的胚料,会有些不平整,成圆弧形。此时,一定要用整平机把每块材料进行整平加工,再送往后道工序。

   3.冲孔:使用专门的机械设备来完成冲孔。

   4.切角:在成型之前,一定要把4个角按图进行切除,否则无法成型。切角的尺寸设计必须十分精确,切除时一定要切角到位。否则,在铝合金穿孔吸音板安装时,板与板之间的交角就会不平整。

   5.成型:把胚料送到油压机上,使用模具压制成型。

   6.打边:通过油压机压出的穿孔铝板,因金属的特性必定会产生反弹现象。此时天花板的边缘与平面的角度大于90°,这会造成拼装上的困难。解决的办法是再加一道打边的工序。使用带模具的冲床,将各条边与平面的内角都打成小于88°。

   7.贴布:在穿孔铝板背面贴防尘吸音布。

   8.晒干:贴布使用的是胶水,有一定的湿度,需要晒干或晾干。

   9.检查:成品检查要查看漆面质量、平整度、尺寸误差。每隔一批使用8块样本吊装成一小块,检查拼装效果是否有问题。

   10.装箱:最后,将完成全部工序的铝合金穿孔吸音板进行装箱。此时注意:铝合金穿孔吸音板的边缘会划伤其他的板面或在运输中振动摩擦,刮破油漆。装箱时还需要附带必要的文件。
